铸造钛合金的性能及其在阀门领域的应用

钛合金凭借其低密度（4.5 g/cm3）、高比强度（强度/密度比超钢3倍）、卓越的耐腐蚀性（可耐受海水、强酸等介质）以及优异的极端温度适应性（-253℃至600℃），成为现代工业领域的战略性材料。尤其在阀门制造中，铸造钛合金通过精密成型工艺，实现了复杂结构件的高性能化生产。本文以应用最广的ZTC4（Ti-6Al-4V）合金为例，解析其技术特性及在船舶、航空航天等高端阀门领域的创新实践。

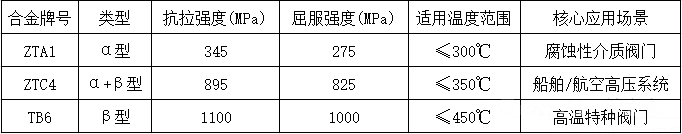

一、铸造钛合金的技术特性与分类体系1.合金分类与性能矩阵  铸造钛合金按显微组织可分为α型（如ZTA1）、β型（如TB6）及α+β双相型（如ZTC4），其性能差异显著（见表1）。以ZTC4为例，其Al/V元素协同强化机制使其兼具高强度（抗拉强度≥895 MPa）和良好塑性（延伸率≥10%），同时在350℃下仍保持稳定的断裂韧性，成为中温高压工况的首选材料。表1 典型铸造钛合金性能对比

2.轻量化与功能化优势  相较于传统不锈钢（密度7.9 g/cm3），钛合金减重可达45%，且抗点蚀能力提升5-10倍。这一特性在船舶阀门中直接降低配管系统载荷，在航空领域则显著提升推重比。例如，采用ZTC4制造的阀体较316L不锈钢减重42%，同时寿命延长3倍以上。 二、钛合金阀门的尖端应用场景解析1. 深海舰船阀门：腐蚀防护的技术标杆  技术痛点：海水Cl?侵蚀导致铜合金阀门2-5年即失效，维修成本占管路系统40%以上。  钛合金解决方案：  中船七二五研究所研发的Ti80（Ti-6Al-3Nb-2Zr-1Mo）三偏心蝶阀，通过β相稳定化设计，在50 MPa高压、12 m/s流速海水中实现零腐蚀，寿命突破25年。  俄罗斯"北风之神"级核潜艇全钛管路系统，包含截止阀、球阀等1200余个钛合金阀门，减重30吨并实现全寿命周期免维护。2. 航空航天阀门：极端环境的可靠性革命  高温燃油系统：波音787采用Ti-6242S合金燃料调节阀，耐受650℃尾气冲击，相较镍基合金减重38%，燃油效率提升2.1%。  低温推进系统：SpaceX龙飞船液氧阀门选用Ti-5Al-2.5Sn ELI合金，在-253℃下冲击韧性保持85%，成功通过2000次低温循环测试。  成本控制突破：精密铸造技术使钛阀生产成本较锻件降低60%，美国PCC公司已实现Φ600mm以下阀体铸件95%近净成形。 三、钛合金阀门的产业化趋势与挑战  1. 技术升级方向：  开发Ti-Al-Mo-Si系600℃级耐热合金，突破航空发动机调节阀热障  推广3D打印拓扑优化阀腔结构，实现流道效率提升与壁厚减薄30%  2. 产业化瓶颈：  铸件孔隙率需从当前0.8%降至0.3%以下以满足ASME B16.34高压标准  成本仍为碳钢阀门4-6倍，需通过短流程冶炼（EBCHM工艺）降本20%-30%随着精密铸造、增材制造等技术的融合，铸造钛合金阀门正从特种领域向石化、核电等万亿级市场渗透。据GVR预测，2025年全球钛阀市场规模将达48亿美元，其中中国占比超35%。在这场以材料驱动的产业变革中，掌握高性能钛合金研制与复杂部件制造能力，将成为阀门企业突破高端市场的核心壁垒。
