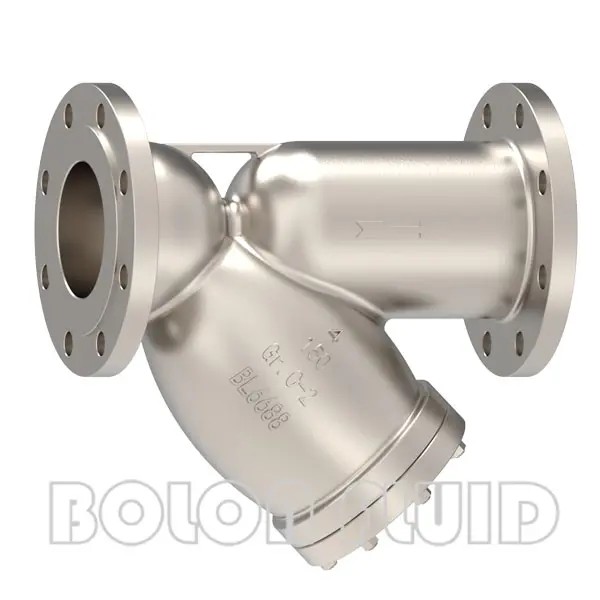

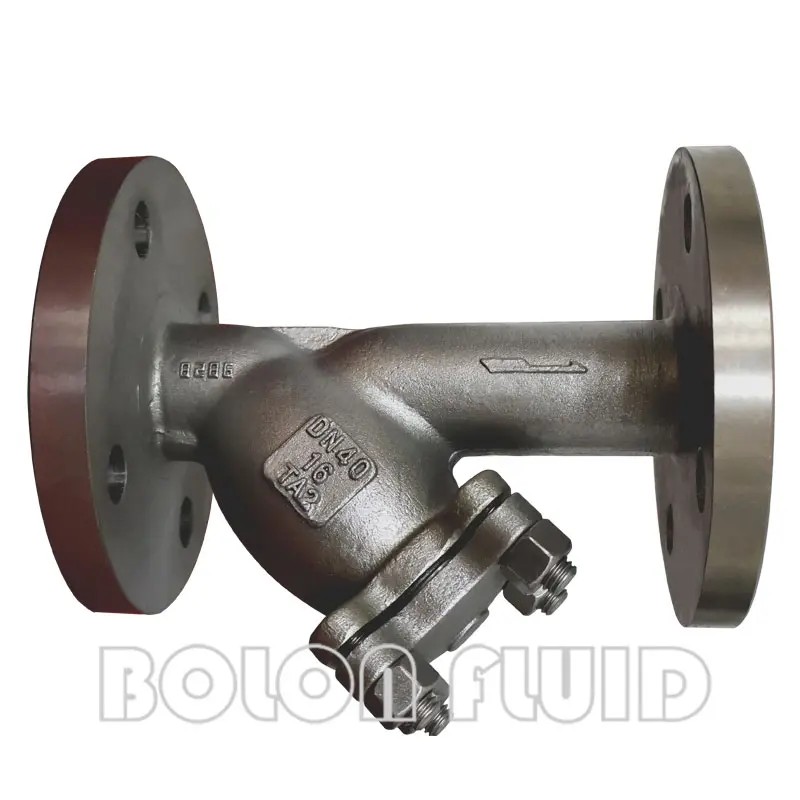

B367 组。 C-2型Y型过滤器具有结构先进、阻力小、卸料方便等特点。 Y型过滤器适用于水、油、气等介质。 一般供水网为18-30目，通风网为10-100目，供油网为100-480目。 篮式过滤器主要由连接管、主管、滤蓝、法兰、法兰盖、紧固件等组成。 当液体通过主管进入滤蓝时，固体杂质颗粒被阻挡在滤蓝内部，洁净的液体通过滤蓝并通过过滤器的出口排出。

范围

尺寸 NPS 2 至 NPS 32

150级至600级

可用于铸造钛 B367 Gr。 C-2，B367 Gr。 C-3，B367 Gr。 C-5，B367 Gr。 C-6，B367 Gr。 C-7，B367 Gr。 C-12等

端部连接：RF、RTJ 或 BW

标准

总体设计 ASME/ANSI B16.34

面对面 ASME/ANSI B16.10

法兰端 ASME/ANSI B16.5 & B16.47

检查和测试 API 598 / API 6D

工作原理

Y型过滤器是一种去除液体中少量固体颗粒的小型装置，可以保护设备的正常运行。 当流体进入带有一定规格滤网的滤筒时，其杂质被阻挡，洁净的滤液从过滤器出口排出。 需要清洁时，只需拆下可拆卸滤芯，处理后重新安装即可。 因此，维护极为方便。 Y型过滤器又称除污器或过滤阀，是输送介质的管道系统中不可缺少的装置。 其作用是过滤介质中的机械杂质，可滤除污水中液体中的铁锈、砂粒、少量固体颗粒，保护设备管道上的附件免受磨损和堵塞，保护设备的正常运行。设备。

Y型过滤器是一种Y形过滤器，一端允许水和其他流体通过，另一端沉淀废物和杂质。 通常安装在减压阀、溢流阀、定水位阀或其他设备的进口处。 其作用是去除水中的杂质，保护阀门及设备的正常运行。 经过滤器处理的水由进水口进入机体，水中的杂质沉积在不锈钢滤网上，产生压力差。 通过压差开关监测进出口压差变化，当压差达到设定值时，电子控制器向液压控制阀发出信号，驱动电机，触发以下动作：刷子旋转清洗滤芯，同时控制阀打开排水。 整个清洁过程只持续几秒钟。 当清洗完成后，控制阀关闭，电机停止转动，系统恢复到初始状态，开始下一个过滤过程。 设备安装完毕后，技术人员进行调试，设定过滤时间和清洗转换时间。 待处理水由进水口进入机体，过滤器开始正常工作

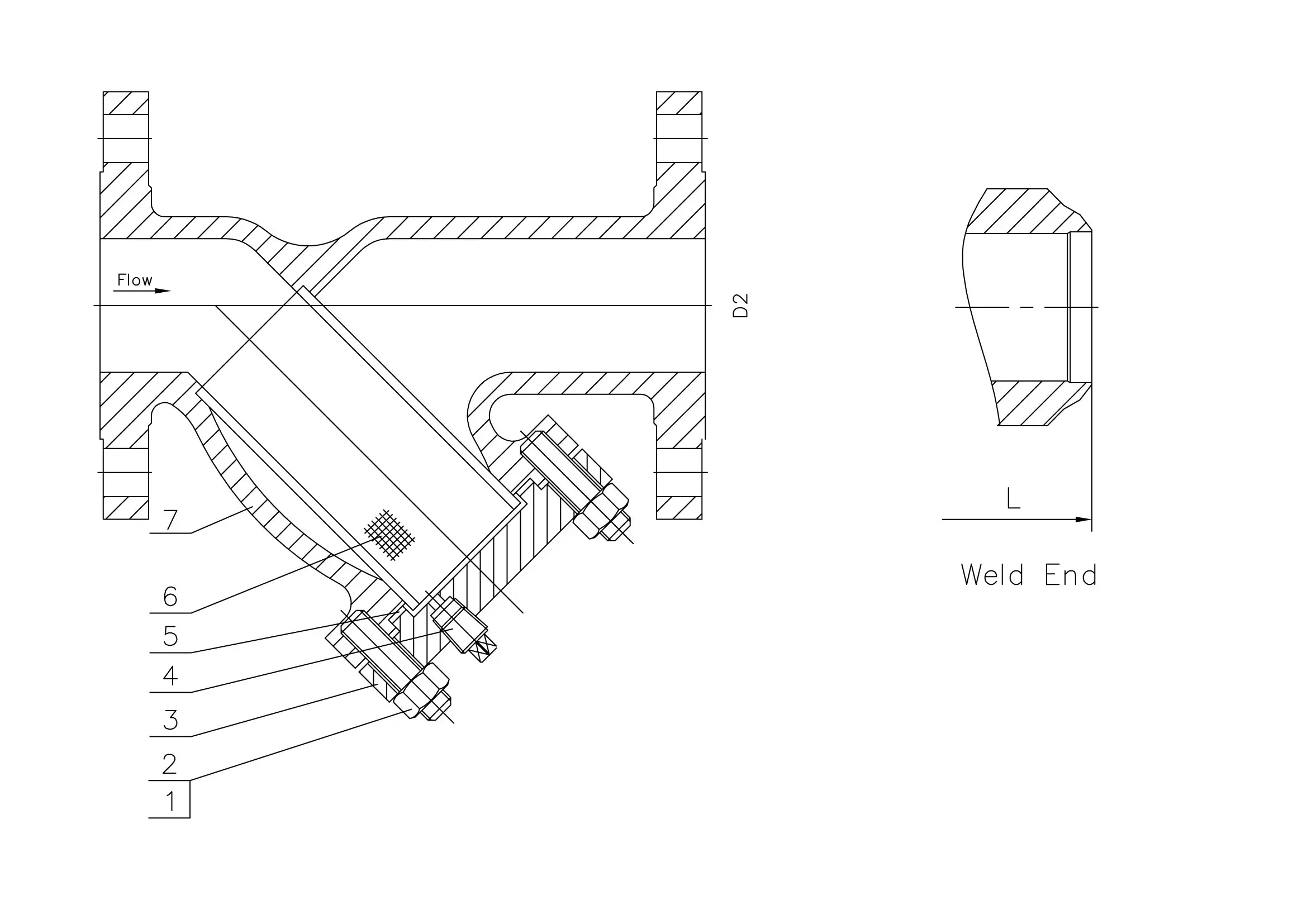

主要部件材质

应用领域

Y型过滤器作为净化设备工程中不可缺少的高效过滤设备，在生活废水、工业废水的处理中发挥了巨大的作用。 凭借在设计和应用上的种种优势，它们现在备受青睐。 Y型过滤器有效处理了各行业大量的生活和工业废水，使宝贵的水资源得到有效的再利用，节约了大量的水资源。 Y型过滤器在运行中的优点包括全自动化、免维护、过滤面积大、过滤效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。 与其他过滤设备相比，它是中水回用中最有效的设备之一。
